Łączenie krokwi na zakładkę – na czym polega? Wyjaśnienie

Artykuł sponsorowany

Łączenie krokwi na zakładkę to klasyczna technika ciesielska, która mimo upływu czasu wciąż pozostaje jednym z najpewniejszych sposobów łączenia elementów więźby dachowej. Pozwala trwale i bezpiecznie połączyć dwie krokwie, zapewniając konstrukcji wysoką sztywność oraz odporność na obciążenia.

Ta pozornie prosta metoda kryje w sobie wiele istotnych zasad dotyczących geometrii, obróbki drewna i doboru mocowań. Zobacz, na czym dokładnie polega połączenie na zakładkę i dlaczego w wielu sytuacjach jest najlepszym wyborem. Przeczytaj!

Łączenie krokwi na zakładkę – podstawy i rola złącza nakładkowego

Złącze nakładkowe to jedno z najbardziej rozpoznawalnych i klasycznych połączeń stosowanych w konstrukcjach dachowych. Mimo że współczesne budownictwo daje nam dostęp do zaawansowanych łączników, systemowych płyt i metalowych wsporników, tradycyjna nakładka wciąż pozostaje rozwiązaniem, które – przy poprawnym wykonaniu – zapewnia wyjątkową nośność, stabilność i przewidywalną pracę całej więźby. Aby jednak zrozumieć, dlaczego to połączenie działa tak dobrze, trzeba poznać zarówno jego konstrukcyjne podstawy, jak i wymagania materiałowe. W tej części dowiesz się, co decyduje o skuteczności połączenia nakładkowego i dlaczego jest ono uważane za jeden z fundamentów ciesiołki.

Definicja złączy ciesielskich

Złącza ciesielskie to tradycyjne metody łączenia elementów drewnianych za pomocą wrębów, nacięć, zamków i zaciosów. Ich historia sięga setek lat – powstały po to, by budować stabilne konstrukcje bez użycia łączników metalowych. Choć dzisiejsze budownictwo korzysta z wkrętów i śrub, geometria złączy ciesielskich nadal odpowiada za to, jak konstrukcja przenosi obciążenia i jak zachowuje się pod wpływem pracy drewna.

W więźbie dachowej złącza ciesielskie są absolutnie kluczowe, bo to właśnie w nich kumulują się najważniejsze siły: pionowe od ciężaru własnego i pokrycia, poziome wynikające z pracy połaci, a także dynamiczne obciążenia od wiatru. W przypadku krokwi złącze nakładkowe pełni szczególną funkcję – tworzy oparcie dla „kręgosłupa” więźby, czyli elementów przenoszących siły osiowe. To właśnie dzięki temu złącze zapewnia ciągłość konstrukcji, co w bezpośredni sposób wpływa na bezpieczeństwo i trwałość całego dachu.

Jeśli miałabym podkreślić jedną rzecz, która jest dla Ciebie najważniejsza: złącza ciesielskie nie są dodatkiem, lecz strukturalnym rdzeniem całej konstrukcji. To od ich jakości zależy, jak dach będzie pracował przez kolejne dekady.

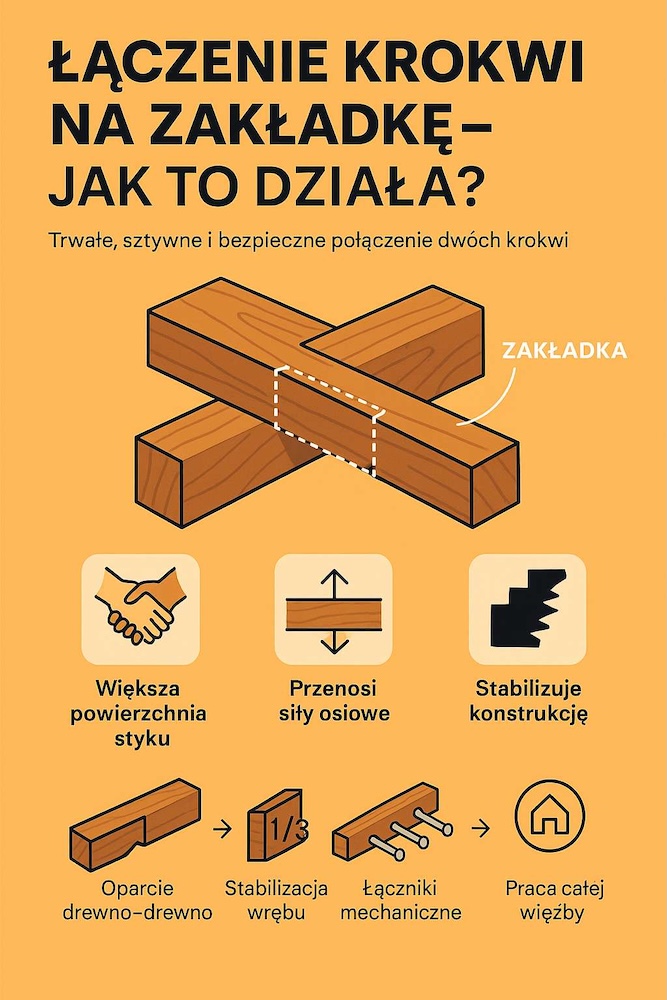

Charakterystyka połączenia nakładkowego

Połączenie nakładkowe polega na tym, że dwie krokwie nakładają się na siebie na pewnej długości, co pozwala znacząco zwiększyć powierzchnię styku. To właśnie duża powierzchnia kontaktu jest tajemnicą wysokiej nośności tego połączenia – im więcej drewna styka się z drewnem, tym skuteczniej konstrukcja może przenosić obciążenia.

Połączenie nakładkowe przenosi trzy typy obciążeń:

• siły osiowe, czyli ściskanie i rozciąganie – pojawiają się np. przy wydłużaniu krokwi lub w części kalenicowej,
• siły tnące, które występują w każdym miejscu zmiany kierunku lub położenia elementu,
• siły wynikające z pracy połaci dachowej, czyli zginanie i niewielkie przemieszczanie krokwi względem siebie.

Dzięki swojej budowie złącze nakładkowe umożliwia zarówno wydłużanie krokwi wzdłużne, np. gdy jedna belka jest zbyt krótka, jak i łączenia poprzeczne, wykorzystywane przy kalenicy. Jego ogromną zaletą jest to, że – w przeciwieństwie do połączeń na jednym wkręcie czy gwoździu – nie generuje punktowych naprężeń. Praca jest rozłożona powierzchniowo, co czyni złącze dużo bardziej odporne na obciążenia śniegowe, zmiany temperatur oraz naturalną pracę budynku.

W praktyce oznacza to jedno: jeśli potrzebujesz połączenia trwałego, sztywnego i bezpiecznego, nakładka jest jednym z najlepszych wyborów – pod warunkiem spełnienia wymogów materiałowych i wykonawczych.

Wymogi materiałowe dotyczące drewna

To właśnie jakość drewna decyduje, czy nawet najlepiej wykonany wrębm będzie działał poprawnie. Nawet najbardziej precyzyjna geometria nie zapewni stabilności, jeśli materiał jest wadliwy, zbyt wilgotny lub osłabiony. Najważniejszym parametrem jest oczywiście wilgotność drewna, która powinna mieścić się w zakresie 18–20%. Właśnie ten poziom wilgotności uznaje się za krytyczny – jest bezpieczny, stabilny i zgodny z normami. Drewno wilgotniejsze będzie się kurczyć, co doprowadzi do luzów i utraty przylegania wrębów. Drewno zbyt suche może być kruche i podatne na pękanie podczas cięcia.

Drugim ważnym aspektem jest brak sęków w strefie połączenia. Nawet jeden sęk w newralgicznym miejscu drastycznie obniża nośność połączenia, ponieważ przerywa ciągłość włókien, które odpowiadają za przenoszenie sił. Z tego powodu krokiew przeznaczona do wykonania nakładki powinna być wolna od uszkodzeń takich jak pęknięcia, skręcenie włókien, odkształcenia, ślady działalności owadów czy przebarwienia sugerujące zagrzybienie.

Drewno wadliwe to ryzyko awarii. Jeśli zauważysz takie wady przed montażem, jedyną dobrą decyzją jest wymiana elementu. Nawet najmniejszy ubytek w miejscu połączenia może z czasem doprowadzić do uszkodzenia całej więźby dachowej.

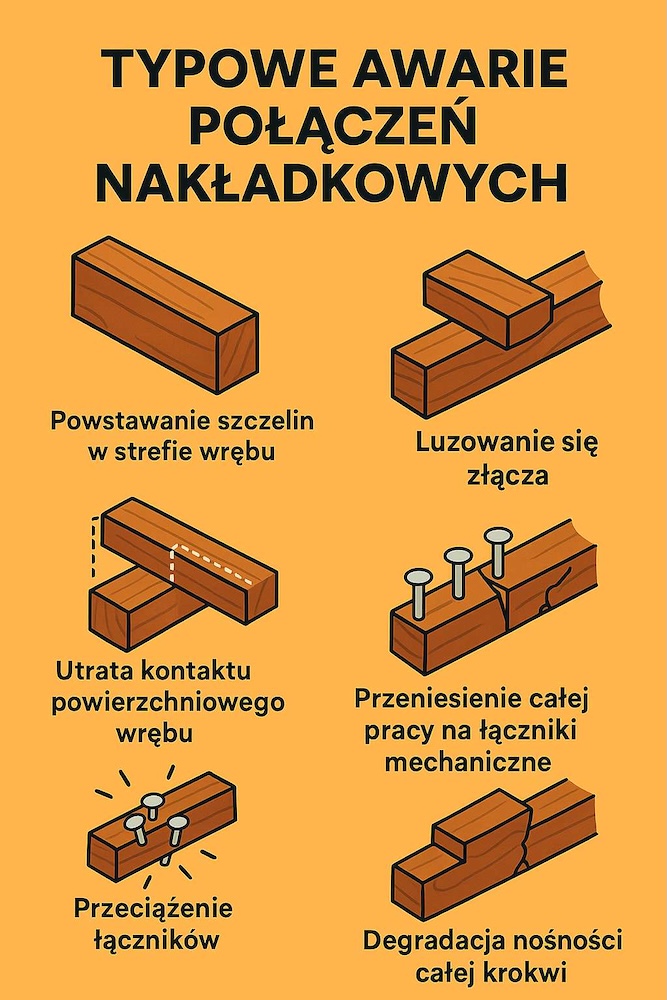

Ryzyko skurczu i typowe awarie

Nawet idealnie zaprojektowane i perfekcyjnie nacięte wręby nie uchronią Cię przed problemami, jeśli drewno nie będzie miało odpowiedniej wilgotności. To właśnie skurcz poprzeczny jest najczęstszą przyczyną awarii połączeń nakładkowych. Gdy drewno wysycha, zmniejsza swoją szerokość, co prowadzi do powstawania szczelin i rozwarć w obszarze wrębu. Nawet różnica kilku procent wilgotności może wywołać wyraźne luzowanie się połączenia.

Pojawienie się szczelin oznacza mniejszą powierzchnię styku, a tym samym mniejszą zdolność przenoszenia sił. Co gorsza, po utracie kontaktu powierzchniowego wrębu cała praca złącza zaczyna spoczywać na łącznikach mechanicznych. A łączniki są tylko wspomaganiem, nie mogą przejąć głównej roli – ich przeciążenie prowadzi do wyrywania, luzowania, a w skrajnych przypadkach nawet do awarii konstrukcji.

Jeżeli zależy Ci na złączu, które będzie trwałe przez dziesięciolecia, pamiętaj o trzech zasadach: drewno musi być suche, zdrowe i precyzyjnie dopasowane. To właśnie te trzy elementy stanowią fundament skutecznego połączenia nakładkowego.

Geometria i wykonanie tradycyjnego złącza (wręby)

Geometria wrębu to serce połączenia nakładkowego. To właśnie od jakości nacięć zależy, czy dwie krokwie będą pracowały jako jeden element, czy też z czasem zaczną się rozjeżdżać, luzować, a nawet przenosić siły w sposób niezgodny z założeniami konstrukcyjnymi. W tradycyjnej ciesiołce wręby były kwintesencją fachu – to one decydowały o trwałości całej więźby. Dziś, nawet przy użyciu nowoczesnych łączników, nadal pozostają kluczowym elementem, a ich geometria musi być wykonana z najwyższą precyzją, jeśli oczekujemy bezpiecznej, sztywnej i długowiecznej konstrukcji dachu.

Technika wykonywania wrębów (zaciosów)

Wykonanie wrębu to jeden z najbardziej wymagających momentów w pracy cieśli. Każdy etap – od trasowania po cięcie i dopasowanie – wymaga dokładności, bo nawet drobny błąd rzędu 1–2 mm potrafi całkowicie zmienić sposób pracy połączenia. Wręby muszą być wykonane osiowo, co oznacza, że obie krokwie muszą stykać się idealnie w linii obciążenia. Jeśli jedna z nich zostanie nacięta nawet minimalnie krzywo, część powierzchni przestaje pracować, a struktura traci kontakt drewno–drewno, który jest podstawą tego typu złącza.

W praktyce często stosuje się podwójne wręby, szczególnie gdy połączenie ma pracować pod większym obciążeniem lub gdy krokwie są dłuższe. Podwójny zacios zwiększa powierzchnię styku, stabilizuje element osiowo i pozwala równomierniej rozkładać siły tnące. Taki wręb pracuje pewniej, jest odporniejszy na mikroprzemieszczenia i lepiej zachowuje sztywność przez kolejne lata użytkowania.

Kluczową cechą dobrze wykonanego wrębu jest to, że stanowi połączenie „samo-wspomagające”, czyli takie, w którym główne siły przenosi drewno, a nie łączniki mechaniczne. Drewno jest tu oparciem dla drewna, a geometryczne dopasowanie powoduje, że elementy dociskają się do siebie pod wpływem obciążeń. To dzięki temu połączenie nakładkowe może być tak stabilne – ale tylko wtedy, kiedy wręby są perfekcyjne.

Zasada graniczna 1/3 wysokości przekroju

Jedną z absolutnie podstawowych zasad w projektowaniu wrębów jest reguła, że ich głębokość nie może przekraczać 1/3 wysokości przekroju krokwi. To granica, której nie wolno naruszyć, ponieważ głębszy wręb osłabia krokiew i zmniejsza jej zdolność przenoszenia obciążeń osiowych, zginających i tnących. Zbyt duże nacięcie dosłownie „wycina” z krokwi część jej nośności, przez co cała konstrukcja staje się podatna na odkształcenia, a nawet uszkodzenia podczas intensywnych opadów śniegu lub mocnych podmuchów wiatru.

Przekroczenie tego limitu powoduje, że krokiew traci sztywność, a połączenie przestaje pracować tak, jak powinno. Zamiast współpracować z drugim elementem, zaczyna się wyginać, miejscowo pękać lub przesuwać. Co więcej, nawet niewielkie przekroczenie dopuszczalnej głębokości – choćby o kilka milimetrów – może mieć wpływ na to, że część obciążeń przeniosą nie wręby, lecz łączniki mechaniczne. A to już prowadzi do sytuacji, w której złącze zachowuje się inaczej, niż zostało zaprojektowane.

Podobnie wygląda kwestia niedostatecznej precyzji wykonania. Jeśli wręby nie są dopasowane, bo cieśla „pospieszył się” przy trasowaniu czy cięciu, ich powierzchnie nie przylegają do siebie równomiernie. Wtedy ciężar pracy przejmują wkręty i śruby, które nie są do tego przewidziane. W efekcie dochodzi do naprężeń, które po latach kończą się luzami, skrzypieniem, a nawet wyrywaniem łączników.

Parametry graniczne wrębów

Aby połączenie nakładkowe spełniało wymagania konstrukcyjne, musi mieścić się w określonych normach geometrycznych. Graniczne parametry wrębów jasno definiują, jak intensywnie można ingerować w przekrój krokwi, aby nie obniżyć jej nośności poniżej akceptowalnego poziomu.

W przypadku połączeń nakładkowych wręby nie mogą być głębsze niż 1/3 wysokości przekroju, ponieważ taka wartość jest kompromisem pomiędzy stabilnością połączenia a zachowaniem wytrzymałości elementu. Zbyt głębokie wręby redukują nośność krokwi, dlatego zarówno tradycyjna ciesiołka, jak i współczesne normy trzymają się tego limitu.

W strefie oparcia krokwi na murłacie stosuje się zasady zgodne z Eurokodem 5. Norma określa minimalne długości oparcia, dopuszczalne kąty pracy i parametry wrębu, dzięki którym krokiew spoczywa na murłacie pewnie i zachowuje przewidywalny sposób przenoszenia obciążeń. To właśnie w tym miejscu działają największe siły ściskające, dlatego geometria wrębu musi być wykonana z niezwykłą troską o szczegóły.

W konstrukcjach o większych wymaganiach stosuje się również złącza nadpłytowe (buforowe), w których również obowiązuje zasada 1/3. Ich zadaniem jest zwiększenie powierzchni styku, poprawa stabilizacji złącza oraz rozłożenie naprężeń na większy obszar. Dzięki temu połączenie pracuje bardziej równomiernie, co zmniejsza ryzyko lokalnych przeciążeń i przyszłych uszkodzeń.

Dobrze zaprojektowane i poprawnie wykonane wręby to fundament trwałego połączenia nakładkowego. Jeśli ich głębokość, kształt i dopasowanie zostaną wykonane zgodnie z zasadami, złącze będzie bezpieczne, stabilne i odporne na zmiany obciążeń przez dziesięciolecia. Właśnie dlatego ta część pracy ciesielskiej jest tak wymagająca – ale też tak istotna.

Eurokod 5 (EK5) i mocowania mechaniczne

Eurokod 5 to norma, która wprowadziła do ciesiołki inżynierską precyzję, pozwalając ocenić, czy połączenie nakładkowe nie tylko wygląda solidnie, lecz rzeczywiście spełnia wymagania nośności. Dzięki EK5 projektant nie polega wyłącznie na doświadczeniu czy tradycyjnych rozwiązaniach, ale może jasno określić, jak mają pracować wręby, ile łączników potrzeba i w jakim rozstawie powinny się znaleźć. To właśnie ta norma odróżnia konstrukcję „robioną na oko” od konstrukcji, która wytrzyma lata intensywnej eksploatacji, zmiennych warunków i obciążeń.

Rola i funkcja łączników mechanicznych

W nowoczesnych połączeniach nakładkowych łączniki mechaniczne pełnią funkcję nie tyle „utrzymującą”, ile wzmacniającą i stabilizującą. Sam wręb jest w stanie przenosić większość obciążeń, ale dopiero odpowiednio dobrane wkręty, śruby czy gwoździe pomagają konstrukcji zachować sztywność w czasie. Ich zadaniem jest przeciwdziałanie przesuwaniu krokwi względem siebie, przejmowanie części sił poprzecznych oraz utrzymywanie właściwego docisku elementów – zwłaszcza po latach użytkowania, kiedy drewno pracuje i podlega naturalnym zmianom wilgotnościowym.

Szczególną rolę odgrywają śruby stosowane w miejscach, gdzie pojawiają się większe siły rozciągające, na przykład w pobliżu kalenicy. Zapewniają pewne i przewidywalne przenoszenie obciążeń, a jednocześnie zabezpieczają przed rozsuwaniem elementów w sytuacjach ekstremalnych. To właśnie one zapobiegają sytuacji, w której cały ciężar pracy połączenia przerzuca się na drewno – lub odwrotnie, tylko na łączniki. Dobre połączenie nakładkowe to zawsze współpraca wrębu i mechanicznego wzmocnienia.

Ograniczenia i krytyka prostych łączników

W praktyce budowlanej wciąż zdarza się, że niektóre ekipy rezygnują z wykonania wrębów, a całą pracę złącza próbują „załatwić” gwoździami lub kilkoma wkrętami. Taki sposób działania jest jednak niezgodny z zasadami inżynierskimi i zupełnie niewystarczający przy obciążeniach, jakie musi przenosić więźba dachowa. Gwoździe mają bardzo ograniczoną nośność obliczeniową i nie są w stanie pracować jako główne medium przenoszące siły. Mogą pełnić funkcję pomocniczą, ale nie mogą zastąpić wrębu ani konstrukcyjnej geometrii połączenia.

Problem pogłębia presja czasu na budowie. Gdy wykonawca uzna, że „prościej i szybciej będzie skręcić elementy bez nacinania”, połączenie już na starcie traci swoją najważniejszą zaletę – stabilność wynikającą z geometrii. Z czasem takie złącze luzuje się, pracuje nieliniowo, a często również zaczyna wydawać niepokojące odgłosy, które inwestorzy mylą z naturalną pracą drewna. Tymczasem jest to efekt braku wrębu i nadmiernego obciążenia kilku słabych łączników, które zostały zmuszone przejąć funkcję całego złącza.

Projektowanie połączeń nakładkowych zgodnie z Eurokodem 5

Eurokod 5 narzuca obowiązek weryfikacji nośności każdego połączenia. W praktyce oznacza to, że złącze nakładkowe musi zostać policzone – uwzględniając wszystkie siły, którym będzie poddawane. Podstawowym parametrem jest tu siła obciążająca połączenie (Fv,ed), która określa, jakie obciążenie tnące musi przenieść złącze. To na jej podstawie ustala się liczbę i typ łączników, ich średnicę, długość zakotwienia oraz minimalne odległości między nimi. Jeśli parametr ten zostanie źle określony, połączenie może wyglądać dobrze, ale nie będzie bezpieczne.

Projektant musi także uwzględnić momenty zginające oraz siły tnące działające w rejonie złącza. Krokwie pracują w sposób złożony – pod wpływem ciężaru własnego, śniegu, wiatru i zmiany temperatur. Eurokod 5 pozwala opisać tę pracę matematycznie, a dzięki temu ocenić, czy złącze zachowa swoją sztywność i stabilność. To właśnie dlatego konstrukcje oparte na analizach według EK5 są tak przewidywalne – pracują dokładnie tak, jak zaplanowano.

Geometria połączeń wg EK5 i wymagane długości zakładki

Norma nie tylko definiuje rodzaje łączników, ale również określa geometrię całego złącza. Szczególną uwagę poświęca się tu minimalnym odległościom między łącznikami oraz odległościom od krawędzi krokwi. Jeśli którykolwiek z tych parametrów zostanie zignorowany, drewno może pęknąć, a element straci swoją nośność, nawet jeśli sam łącznik został dobrany prawidłowo.

Eurokod 5 opisuje także minimalną głębokość zakotwienia wkrętów i śrub, która jest kluczowa dla ich nośności. Zbyt płytkie wkręcenie powoduje, że łącznik nie pracuje zgodnie z założeniami, a zbyt głębokie – może osłabić przekrój krokwi. Jednym z ważniejszych parametrów jest również długość zakładki, która powinna wynikać z wymagań geometrycznych i obliczeń nośności. Zakładka musi być na tyle długa, aby umożliwić poprawną pracę wrębów oraz rozmieszczenie łączników zgodnie z normą. W praktyce oznacza to długości rzędu kilkudziesięciu centymetrów, choć dokładne wartości zawsze określa projektant na podstawie obciążeń i przekrojów.

Dobrze zaprojektowane złącze zgodne z EK5 to takie, które nie tylko wygląda solidnie, ale przede wszystkim pracuje stabilnie w każdych warunkach obciążenia. Trzyma osiowość, nie luzuje się, nie przenosi nadmiernych sił na pojedyncze punkty i nie degraduje się z czasem. To właśnie przewaga konstrukcji zaprojektowanych według Eurokodu – są nie tylko mocne, ale też przewidywalne i bezpieczne.

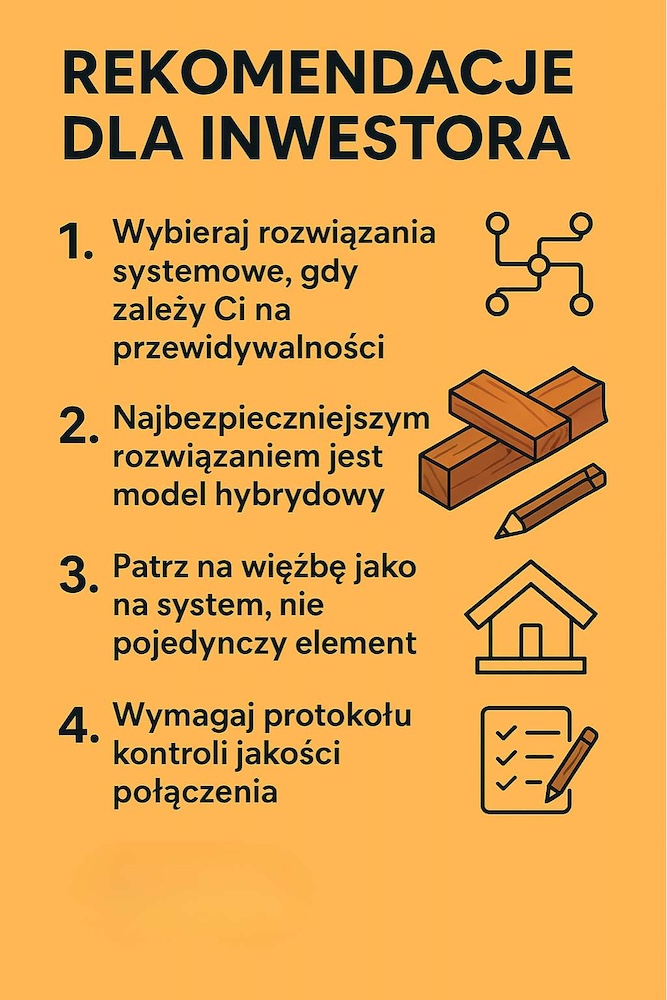

Współczesne rozwiązania i rekomendacje

Dzisiejsze budownictwo łączy tradycję z nowoczesnością. Ciesiołka, choć zakorzeniona w wiekowej praktyce, nie może istnieć bez inżynierii i norm, które gwarantują bezpieczeństwo konstrukcji. W przypadku złącza nakładkowego coraz częściej mówi się nie o jednej metodzie, ale o kompletnym systemie podejścia, który łączy drewno, geometrię wrębu, łączniki mechaniczne oraz kontrolę wykonania.

Świadome zastosowanie współczesnych rozwiązań pozwala nie tylko zwiększyć trwałość więźby dachowej, ale też znacząco obniżyć ryzyko błędów, które mogą prowadzić do kosztownych napraw w przyszłości.

Systemowe złącza ciesielskie jako alternatywa

W ostatnich latach ogromną popularność zyskały systemowe złącza ciesielskie, czyli płytki perforowane, kątowniki i łączniki oznaczone certyfikatem CE. W odróżnieniu od tradycyjnych wrębów, które wymagają dużej precyzji wykonania, systemowe połączenia mają z góry określoną nośność, potwierdzoną badaniami laboratoryjnymi. Dla inwestora oznacza to przewidywalność, a dla projektanta – możliwość dobrania łączników dokładnie do obciążeń obliczeń według Eurokodu 5.

Płytki perforowane coraz częściej zastępują tradycyjne wręby, ponieważ przenoszą siły poprzez ścianie i docisk, eliminując ryzyko osłabienia przekroju krokwi. W połączeniach nakładkowych stosuje się je zwłaszcza wtedy, gdy dostęp do elementów jest trudniejszy lub gdy budowa wymaga maksymalnego przyspieszenia prac bez ryzyka utraty jakości.

Kątowniki stanowią natomiast uzupełnienie – stabilizują połączenie poprzecznie, ograniczając boczne przemieszczanie krokwi. To szczególnie istotne na dachach narażonych na silne podmuchy wiatru, które mogą wprowadzać konstrukcję w niekorzystne ruchy boczne. Dzięki certyfikowanym elementom możliwe jest uzyskanie połączenia, które jest nie tylko mocne, ale też w pełni zgodne z normami oraz łatwe do kontroli.

Model hybrydowy – optymalne połączenie tradycji i mechaniki

Najbardziej racjonalnym i zalecanym współcześnie rozwiązaniem jest podejście hybrydowe, czyli połączenie tradycyjnych technik ciesielskich z nowoczesną inżynierią. Taki model wykorzystuje zalety obu światów: drewno pracujące powierzchniowo we wrębie oraz certyfikowane łączniki przenoszące pełne obciążenia projektowe.

W praktyce wygląda to tak, że cieśla wykonuje płytkie wręby, które zapewniają osiowość, stabilizację wstępną i właściwe pozycjonowanie krokwi. Wręby nie są głębokie – ich rolą nie jest przejmowanie całego obciążenia, lecz utrzymanie elementów w odpowiedniej geometrii, co eliminuje ryzyko ich rozjechania. Dopiero do tak przygotowanego połączenia dołącza się inżynierskie łączniki mechaniczne, które dzięki certyfikacji gwarantują pełną nośność obliczeniową (Fv,ed).

Dzięki temu:

• połączenie zachowuje tradycyjną geometrię,
• łączniki przejmują dokładnie te siły, które powinny,
• wręb nie osłabia przekroju poniżej wymaganego minimum,
• konstrukcja staje się sztywna, przewidywalna i bezpieczna.

Model hybrydowy jest obecnie uważany za optymalne rozwiązanie, które łączy dobrze znane zasady ciesiołki z nowoczesnymi wymaganiami Eurokodu. To kierunek, w którym idzie całe współczesne budownictwo drewniane.

Holistyczna ocena całego układu konstrukcyjnego

Złącze nakładkowe nie może być oceniane w oderwaniu od reszty konstrukcji. Prawidłowa analiza musi obejmować cały dach, ponieważ błędne wykonanie nawet jednego punktu może wywołać reakcję łańcuchową prowadzącą do uszkodzeń w innych miejscach. Właśnie dlatego współczesna inżynieria zaleca patrzenie na więźbę jako na jeden pracujący system, w którym każdy element wpływa na pozostałe.

Przykładem jest ryzyko generowania sił rozporowych (poziomych). Jeśli złącze nakładkowe nie jest stabilne – na przykład wręby zostały wykonane zbyt głęboko, łączniki słabo dobrane lub materiał pracuje nadmiernie – krokwie mogą rozchodzić się na boki. To z kolei powoduje wzrost sił poziomych przekazywanych na murłaty. Murłata, która została zaprojektowana do przenoszenia głównie sił pionowych, może nie wytrzymać takich obciążeń, co skutkuje jej przesunięciem lub nawet pękaniem ściany, na której spoczywa.

Holistyczna ocena konstrukcji pozwala ocenić:

• czy połączenie nakładkowe nie generuje dodatkowych obciążeń,
• czy murłata i ściany są przygotowane na ewentualne poziome siły,
• czy cały dach pracuje symetrycznie i stabilnie,
• jakie wzmocnienia warto zastosować, jeśli występuje jakiekolwiek ryzyko.

To właśnie ten sposób myślenia odróżnia współczesne budownictwo od tradycyjnego – nie oceniamy jednego elementu, lecz cały system konstrukcyjny.

Protokół kontroli jakości i odbioru połączenia

Współczesna praktyka budowlana wymaga nie tylko poprawnego wykonania, ale również odpowiedniej dokumentacji i kontroli jakości. Dzięki czytelnemu protokołowi możesz mieć pewność, że złącze nakładkowe zostało wykonane zgodnie z zasadami sztuki, a cała więźba spełnia warunki nośności i bezpieczeństwa.

Taki protokół powinien obejmować kilka kluczowych obszarów:

• kontrolę wilgotności drewna, która musi mieścić się w przedziale 18–20%,
  weryfikację braku wad w miejscu zakładki, czyli sęków, pęknięć, odkształceń czy objawów zagrzybienia,
• kontrolę geometrii wrębu, w tym szczególnie jego głębokości – nie więcej niż 1/3 wysokości krokwi,
• kontrolę mocowań mechanicznych zgodnych z EK5, obejmującą minimalne odległości od krawędzi, odpowiednie średnice i długości łączników oraz ich liczbową zgodność z projektem.

Protokół pełni funkcję zabezpieczenia dla inwestora – to dowód, że konstrukcja została wykonana rzetelnie. Jednocześnie chroni wykonawcę, ponieważ dokumentuje, że wszystkie elementy zostały wykonane zgodnie z normami. W praktyce taki dokument jest ogromną wartością i bardzo często ułatwia odbiór budynku lub rozwiązywanie sporów technicznych.

Podsumowanie

Łączenie krokwi na zakładkę to sprawdzona technika, która – pod warunkiem prawidłowej geometrii, odpowiedniej jakości drewna oraz zastosowania certyfikowanych łączników – zapewnia wysoką sztywność, trwałość i bezpieczeństwo więźby dachowej. Współczesne podejście łączy precyzyjne wręby z inżynierskimi zasadami Eurokodu 5 i dokładną kontrolą wykonania, dzięki czemu połączenie pracuje przewidywalnie i nie obciąża nadmiernie innych elementów konstrukcji. To jedno z tych rozwiązań, które przy właściwym wykonaniu daje wieloletnią stabilność i pewność, że dach będzie funkcjonował bezproblemowo przez dziesięciolecia.

Najczęściej zadawane pytania (FAQ)

1. Czy łączenie krokwi na zakładkę jest trwałe i bezpieczne?

Tak – pod warunkiem, że zostanie wykonane zgodnie ze sztuką ciesielską, a drewno będzie miało odpowiednią wilgotność oraz jakość. W poprawnie zaprojektowanych i wykonanych złączach większość sił przenosi drewno, a łączniki mechaniczne pełnią funkcję stabilizującą i zabezpieczającą.

2. Jaka powinna być długość zakładki między krokwiami?

Długość zakładki zależy od projektu i obciążeń, ale przyjmuje się, że musi być na tyle duża, aby umożliwić poprawną pracę wrębu i rozmieszczenie łączników zgodnie z Eurokodem 5. Zazwyczaj są to wartości rzędu kilkudziesięciu centymetrów, jednak ostateczna decyzja należy do projektanta konstrukcji.

3. Czy wręby są zawsze konieczne?

Wręby są kluczowym elementem tradycyjnego połączenia na zakładkę, bo zapewniają osiowość i stabilność elementów. W budownictwie systemowym można stosować zamiast nich płytki perforowane, ale najlepszym rozwiązaniem pozostaje model hybrydowy: płytki wrębowe + certyfikowane łączniki.

4. Co, jeśli drewno w miejscu zakładki ma sęk lub pęknięcie?

Element powinien zostać wymieniony. Sęki i pęknięcia w strefie połączenia znacznie obniżają nośność krokwi i mogą doprowadzić do awarii konstrukcji. Ten punkt nie podlega kompromisom – wadliwe drewno nie nadaje się do połączeń kluczowych.

5. Jak duży wpływ ma wilgotność drewna na jakość złącza?

Ogromny. Drewno o wilgotności powyżej 20% będzie się kurczyć, co spowoduje luzowanie wrębów, utratę powierzchni styku i przeciążenie łączników. Optymalna wilgotność to 18–20%. To warunek konieczny, aby złącze było trwałe.

6. Czy można skręcić krokwie bez wrębów?

Można, ale nie powinno się tego robić. Połączenia na samych wkrętach lub gwoździach mają bardzo ograniczoną nośność i nie zapewniają stabilności w osiowej pracy krokwi. Takie rozwiązania są sprzeczne z inżynierskimi zasadami i często prowadzą do szybkiego powstawania luzów.

7. Jakie łączniki najlepiej stosować w połączeniu nakładkowym?

Najbezpieczniejsze są certyfikowane łączniki zgodne z wymaganiami Eurokodu 5 – śruby, wkręty konstrukcyjne i płytki perforowane. Łączniki powinny mieć określoną wytrzymałość, długość zakotwienia i być rozmieszczone zgodnie z projektem.

8. Czy złącze nakładkowe może powodować pękanie murłaty?

Tak, jeśli jest niestabilne lub wykonane z błędami. Źle dopasowane wręby lub niewystarczające mocowanie mogą generować dodatkowe siły poziome, które przenoszą się na murłatę. To dobry powód, by stosować model hybrydowy i projektować konstrukcję jako całość.

9. Jak mogę sprawdzić, czy złącze nakładkowe zostało wykonane prawidłowo?

Najprościej – za pomocą protokołu kontroli jakości. Powinien on obejmować: pomiar wilgotności drewna, weryfikację braku wad, kontrolę głębokości wrębów, zgodność łączników z EKS i ich rozmieszczenie. Jeśli nie masz pewności, poproś o konsultację konstruktora.

10. Czy łączenie krokwi na zakładkę nadaje się do wszystkich dachów?

Tak, ale warunkiem jest zgodność z projektem. Każdy dach ma inne obciążenia i parametry – to projektant decyduje, czy nakładka jest odpowiednia, jak długa powinna być i jakie łączniki zastosować.
